Основные этапы работ по санации самотечных канализационных коллекторов методом FLEXIROHR
1. Подготовительные работы
Существующий трубопровод промывается гидродинамическими машинами или прочищается другими способами. После успешной промывки осуществляется видеообследование коллектора для обнаружения скрытых повреждений, разгерметизаций или смещений труб. Препятствия должны быть устранены до начала санации. После промывки и очистки существующего коллектора выполняется пробная протяжка тефлонового калибра или метрового отрезка трубы FLEXIROHR, чтобы определить, какой диаметр трубы FLEXIROHR можно применить на данном участке.
1.1. Эксплуатация трубопровода во время санации
Перекрытие канализационного трубопровода для производства работ по реновации чаще всего не требуется. Однако в случаях, с высоким уровнем сточной жидкости в коллекторе необходима организация временной перекачки стоков через байпасную линию.
1.2. Очистка санируемого участка трубопровода
Перед санацией необходимо очистить ремонтируемый трубопровод путем промывки струёй воды под высоким давлением или прочистки иными способами. Однако, при очистке следует максимально избегать дальнейшего разрушения поврежденных участков коллектора. Результат очистки должен контролироваться и регистрироваться с помощью систем для видеообследования трубопроводов.
1.3. Калибровка санируемого участка трубопровода
Последний этап подготовительных работ - калибровка основной трубы. Калибровка выполняется путем протягивания вручную калибра или отрезка трубы для санации FLEXIROHR по всей длине санируемого участка коллектора. Протяжка должна производится в планируемом направлении финальной прокладки трубы FLEXIROHR. По результатам калибровки определяется максимально возможный диаметр трубы FLEXIROHR пригодный для проведения работ на данном участке коллектора.
Калибр
Шаблон трубы
2. Процесс протяжки FLEXIROHR
Шестиметровые отрезки труб FLEXIROHR свариваются друг с другом для достижения желаемой длины. Для облегчения протяжки трубы FLEXIROHR на одном из ее концов закрепляется вытяжной фиксатор. После установки оборудования на подающем и приемном колодцах начинается протяжка при помощи специальной электрической лебедки.
Подробная информация о каждом этапе процесса приведена ниже.
2.1. Сварка труб для санации FLEXIROHR
После подготовительных мероприятий можно приступать к сварке отдельных труб FLEXIROHR в плети необходимой длины (обычно +3-4 метра к длине санируемого участка). Концы труб необходимо обрезать труборезом так, чтобы cварочные кольца FLEXIROHR идеально прилегали к местам сварки. После обрезки обязательна проверка внутренней поверхности трубы на наличие повреждений. Далее свариваемые трубы помещают в сварочную раму, снабженную специальными вставками (зажимами), соответствующими размеру трубы. Сварочное кольцо устанавливается на стыке свариваемых труб. Сварочный вкладыш с термостойкой защитной оболочкой размещается внутри трубы в зоне сварки. После установки сварочного вкладыша производится фиксация вставок (зажимов). Требуется поддерживать давление 1,5 бара в сварочном вкладыше во время всего процесса и до полного охлаждения участка. Сварочный вкладыш обеспечивает сварку без внутреннего сварочного шва.
Сварка производится универсальным сварочным аппаратом. Необходимые параметры задаются с помощью считывателя штрих-кода или путем ручного ввода. Сварочный аппарат рассчитывает необходимое время сварки и охлаждения в соответствии с температурой окружающей среды. Обязательно соблюдайте инструкции производителя сварочного аппарата.
После сварки и охлаждения сварочный вкладыш удаляется и производится визуальный осмотр сварочного шва. Необходимо соблюдать время остывания.
Сварка является одной из основой метода санации FLEXIROHR и подробно описывается ниже. Трубы FLEXIROHR размером от 118 до 270 мм поставляются в отрезках длиной 6 метров для дальнейшего сваривания в плети.
Трубы FLEXIROHR DN 90 и 118 также могут поставляться в бухтах по 50 метров, в таком случае применение сварки зачастую не требуется.
Рабочие этапы сварки труб FLEXIROHR в плеть

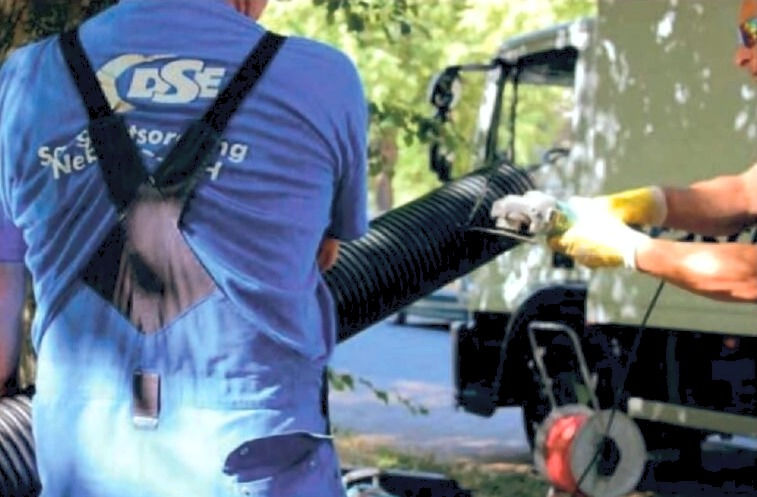

2.2. Формирование тягового оголовка
После сварки плети следует приступить к формированию тягового оголовка для удобства дальнейшего монтажа. Конец трубы будет обрезается V-образно с четырех сторон на длину 5-6 ребер гофра. Вытяжной фиксатор помещается внутрь трубы и прикрепляется как минимум 4 стопорными болтами к трубе FLEXIROHR. Количество болтов зависит от длины секции (кол-во увеличивается с увеличением длины). Далее необходимо закрепить тяговый трос лебедки к вытяжному фиксатору. Финалом формирование тягового оголовка является стягивание V-образных выпусков трубы изолентой или кабельными стяжками для предотвращения попадания стоков во внутрь трубы при монтаже.
Этапы формирования тягового оголовка
Нижняя направляющая трубы помогает FLEXIROHR «скользить» по санируемому коллектору и предотвращает повреждение трубы FLEXIROHR во время затягивания. Необходимый минимальный радиус изгиба представлен в таблице ниже. Обратите внимание, что представленные максимальные радиусы изгиба не учитывают существующую глубину колодца.
Верхняя направляющая опора устанавливается на подающем колодце, необходимо учитывать требования к максимальному радиусу изгиба.
FLEXIROHR протягивается от подающего колодца до приемного с помощью лебедки и троса. Шкив перекидного блока должен быть расположен строго по центру санируемой трубы. Важно предусмотреть наличие достаточного места в колодце для обрезки трубы после протяжки (длина тянущего оголовка ~10 см). Увеличить свободно пространство можно с помощью регулировки «ножек» перекидного блока.
Чтобы предотвратить повреждение FLEXIROHR во время вытягивания длинных плетей, нужно
стараться защитить трубу от всех острых элементов в колодцах. Для этого кроме направляющих
можно использовать обрезки полиэтиленовых труб.
2.4. Протяжка трубы FLEXIROHR
Протяжка трубы в существующий коллектор через подающий колодец по направлению течения потока с помощью лебедки, установленной над приемным колодцем. Необходимо соблюдать допустимое усилие протяжки плети труб FLEXIROHR (макс.-2,5т). Усилие протяжки можно уменьшить, если укладывать плеть из труб не на землю, а на опорные ролики. Труба со сформированным тяговым оголовком укладывается на нижнюю направляющую трубы в подающем колодце и вставляется в санируемую трубу. Сразу после того, как тяговый оголовок полностью прошел через нижнюю направляющую трубы, протяжка должна продолжаться без перерывов, пока FLEXIROHR не достигнет приемного колодца. Следует избегать пауз при протяжке.
После успешной протяжки трубы до приемного колодца и выключения лебедки необходимо подождите 10 минут и снова немного подтянуть трубу.
Этапы протяжки FLEXIROHR
После успешной протяжки трубы до приемного колодца и выключения лебедки необходимо подождать 10 минут и снова немного подтянуть трубу.
3. Заключительные мероприятия
3.1. Герметизация межтрубно го пространства после успешной санации
Герметизация межтрубного простаранства выполняется после успешного протягивания FLEXIROHR в основной трубе.
FLEXIROHR отрезается до нужной длины и заклинивается, например, деревянным клином, который помещается и фиксируется в верхней части пространства между основной трубой и FLEXIROHR. Межтрубное пространство заполняется быстросхватывающим раствором на основе цемента с добавлением жидкого стекла, который наносится на глубину 20-30 см.
3.2. Присоединение отводов
Присоединение отводов производится открытым способом. При этом необходимо учитывать местные нормы и требования или другие соответствующие инструкции.
При помощи трубореза вырезается участок трубы FLEXIROHR, длина участка определяется в зависимости от габаритов и типа соединения. Производится монтаж одного из вариантов коннекторов FLEXIROHR (со встроенными сварочными кольцами либо стопорным кольцом и специальной набухающей прокладкой).
